Auteur : Charly 49 le 07/10/2006 13:10:25
n°42646R0 - Adaptation Batteries Nimh |

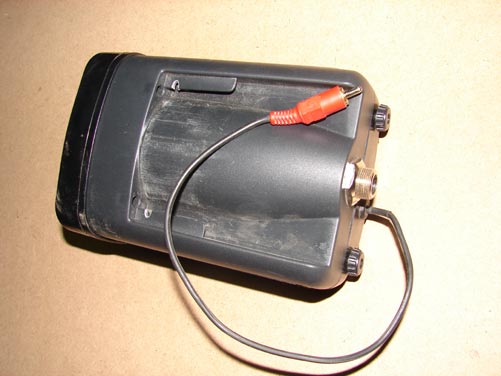

 Après avoir adapté un système analogue sur un Tesoro (Post 25395), sur le même principe, voilà une adaptation sur un Gold Power.
Principe de fonctionnement:
Avec 8 batteries Nimh de 1.2 volts, on obtient que 9.6 volts, ce qui peut être suffisant pour faire marcher votre détecteur, mais très vite, après 2 ou 3 heures, l’appareil ne fonctionnera plus, car la tension d’alimentation est devenue insuffisante (en dessous de 9 volts). Si vous testez vos accus, ceux-ci ne sont pourtant pas déchargés, mais leur tension est passée en dessous du seuil de régulation de votre détecteur (9 volts pour le Tesoro et Le Gold Maxx par exemple). Il faut donc 10 accus pour arriver aux 12 volts requis et utiliser pleinement l’énergie de vos batteries.
Matos nécessaire pour les XP :
10 batteries Nimh et un porte-piles Ă 10 emplacements (Photo 1).
2 portes piles identiques à ceux d'origine XP pour la connexion à l'appareil (Photo 2 et 3), pour ne pas utiliser et détériorer ceux d’origine,
Deux connecteurs mâle et un femelle de type cinch.
Un passe fil pour sortir le câble d’alimentation du détecteur (c’est plus propre et étanche).
De la gaine thermorétractable.
Un chargeur universel identique à ceux utilisés pour l'aéromodélisme (230v~/12vdc charge de 50 à 600ma).
Montage :
Câbler le porte-piles à 10 emplacements avec le connecteur cinch mâle en respectant les polarités et le recouvrir de gaine thermorétractable après l’avoir testé (photo 1).
Câbler les 2 portes piles XP avec le connecteur cinch femelle en respectant les polarités. Il faut souder un strap entre le plus et le moins des portes piles. (photo 2 et 3).
Sortir le fil par un passe fils, en perçant le capot de la batterie d’origine (photo 2).
In ne reste plus qu’a vous trouver une sacoche avec une petite poche externe pouvant recevoir votre machine et le bloc batterie (photo 5 et 6).
Après quelques essaies, l’autonomie est supérieure à 50 heures sans perte de puissance, en fait je ne suis pas encore allé au bout, à mon avis je pense que les 70 heures peuvent êtres atteint, c’est fonction de l’ampérage de vos accus (ici des 2500 mAh).
Autre avantage de ce montage, il est possible de recharger l'ensemble sans démontage du détecteur, par l'intermédiaire du chargeur que j’ai équipé d’un connecteur cinch mâle (photo 7).
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:11:20
n°42646R1 - ----- |

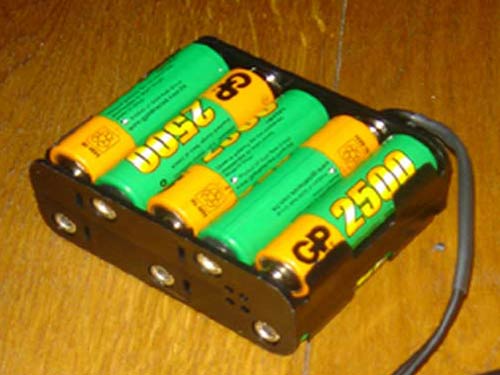

Photo 1
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:12:24
n°42646R2 - ----- |

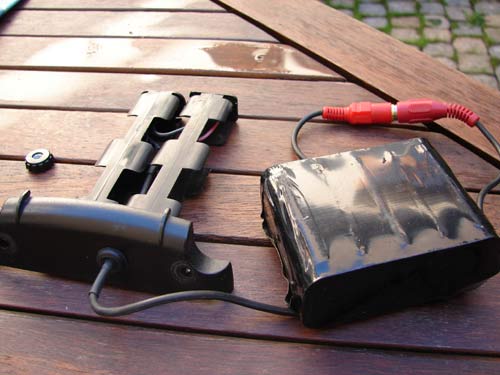

Photo 2
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:13:12
n°42646R3 - ----- |

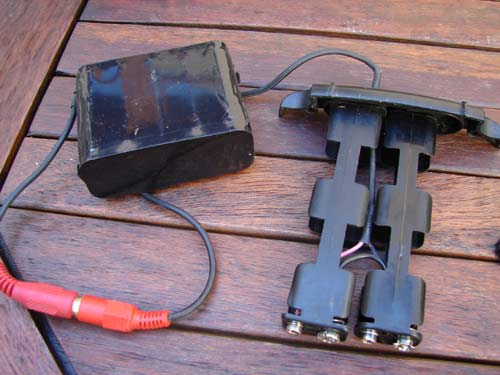

Photo 3
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:14:03
n°42646R4 - ----- |

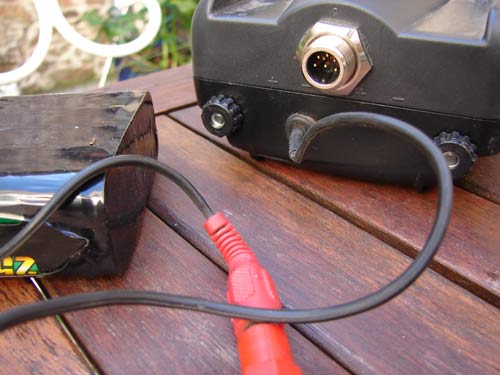

Photo 4
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:14:46
n°42646R5 - ----- |

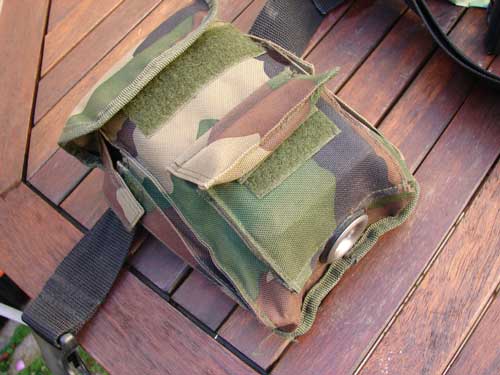

Photo 5
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:15:42
n°42646R6 - ----- |
Photo 6
|
|
| |
Auteur : Charly 49 le 07/10/2006 13:17:11
n°42646R7 - ----- |

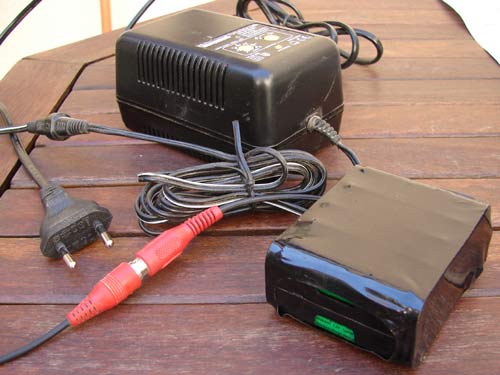

Photo 7
Et Voilou...
 + Charly 49
|
|
| |
Auteur : JM du 34 le 07/10/2006 15:21:31
n°42646R8 - Pas tres utile!! |
  bjr tout le monde, j'ai deja vu quelque part ce montage, perso, j'utilise des accus, j'en mets 8 à la place des piles et ça marche tres bien, autant que les piles si l'on tiens compte de l'auto decharge, plus d'un mois a raison d'une dizaine d'heures par semaine...ceci dit sans vouloir blesser personne, juste mon experience personnelle. Je sais que certains les rechargent toutes les 10 ou 20 h pour etre sur de n'etre jamais en panne.
Tres amicalement. JM.
|
|
| |
Auteur : Charly 49 le 07/10/2006 15:53:52
n°42646R9 - Re |
Salut JM,
Si ta machine fonctionne avec 8 accus Nimh (je parle de la marque XP), tu as du bol, la mienne cale après 2h à 3 heures seulement (Accus 1.2 volts 2500 mAh).
Le détecteur est régulé à 9 volts et tu as 8 X 1,2 = 9,6 volts, c'est donc insuffisant.
Maintenant il paraît qu'il existe des accus en 1.5 volts, c'est tout nouveau, donc la pas de Pb.
+ Charly 49
|
|
| |
Auteur : thor le 07/10/2006 17:12:23
n°42646R10 - Sympa ! |
 Hello
Je pense que ce montage peut etre interressant, non pas pour le week-end ou j'ai le temps la semaine de preparer mes sorties du week-end mais pendant les vacances scolaires ou il m'arrive de detecter tout les jours !!! LĂ ca peut etre pratique !
autrement quelqu'un as t'il deja essayé les piles lithium 1,5 v ?
@+
|
|
| |
Auteur : JM du 34 le 07/10/2006 17:22:38
n°42646R11 - Re. |
Oui, c'est un XP gold power et aucun probleme pour moi, en plus les accus sonts de la meme marque et meme capacite que sur tes photos, 2/3 h, c'est quand meme bizarre???. il doit y avoir un truc quelque part c'est pas possible autrement.
Cordialement. JM.
|
|
| |
Auteur : Prospectix le 07/10/2006 17:44:22
n°42646R12 - Chargeur |
 Pour Charly49,
Qu'utilise tu comme chargeur de batteries ?
Les NiMh et les NIcd n'ont pas le même processus de charge (delta peak différent, montée en température progressive pour les NiMh, ...).
L'idéal, et ce quel que soit le type d'accus est de faire qques cycles de charge / décharge à faible intensité (en l'augmentant au fur et à mesure) pour les roder, puis de passer à des charges automatisées avec un chargeur dit 'intelligent'.
C'est Ă ce prix que tu tireras le meilleur de tes batteries.
Vérifie chaque élément de ton pack, tu en as peut être un qui est malade (même s'il est neuf).
Amitiés.
|
|
| |
Auteur : Charly 49 le 07/10/2006 19:06:30
n°42646R13 - Re |
Salut Prospectix,
Je ne pense pas avoir d'accus défectueux, j'ai bricolé deux packs, les deux sont interchangeables (1 pour le XP et 1 pour le tesoro). Les deux fonctionnent très bien.
Toutes les batteries ont été testé individuellement dans d'autres appareils, toutes sont OK, en revanche, par 8 dans les détecteurs, le même souci d'autonomie. Par 10 pas de perte de puissance et une durée d'utilisation record.
J'utilise un chargeur intelligent mixte Ni-CD/Ni-MH, réglable en fonction du nombre d'accus (de 2 à 10) sur deux ampérages au choix (500 mAh ou 1000 mHa).
Ce chargeur dispose également d'une fonction décharge.
Pour la recharge de mes deux accus, je le règle sur 500 mha pour 10 accus.
+ Charly 49
|
|
| |
Auteur : Prospectix le 07/10/2006 22:48:01
n°42646R14 - ... |
Bonsoir Charly49,
Soumets ton pb chez XP, Alain aura certainement une réponse, car ton pb est étonnant ...
Quant à l'électronique du genre tout ou rien, j'ai pas mal navigué dans le domaine, et je puis t'assurer que c'est du n'importe quoi ...
Il y a tjs une part d'analogique qui fout la merde ...
Amitiés.
|
|
| |
Auteur : charly le 10/10/2006 16:06:48
n°42646R15 - ... |
Non Prospectix, je n'ai aucun problème avec le XP ou le Tesore, ils fonctionnent soit avec des piles alcalines traditionnelles ou avec ce montage. Je mettrais plutôt ça sur le compte de l'ampérage des accus.
Toujours est-il que ce montage est vraiment intéressant, pas de perte de puissance, et une autonomie record, sans parler des économies de piles à terme.
Amicalement.
|
|
| |
Auteur : Prospectix le 10/10/2006 20:53:21
n°42646R16 - Accus |
Bonsoir Charly,
C'est sur c'est le top car avec 10 éléments tu exploites toute la capacité de ton pack, mais ça fait un fil à la patte en plus.
Après un tour chez XP, ils annoncent entre 45 h et 70 h avec des 2300 maH. C'est vraiment étonnant que tu tiennes si peu de temps.
En même temps, 70 h avec 8 éléments ça me parait beaucoup.
Amitiés
|
|
| |
Auteur : Charly 49 le 10/10/2006 21:40:53
n°42646R17 - ... |
Hello Prospectix

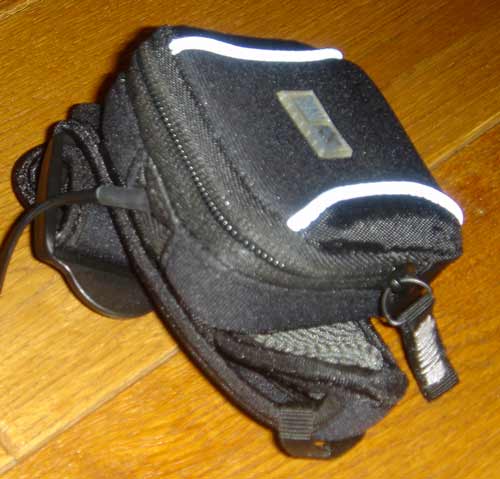

Non-pas de fil à la patte, les photos de ce post sont celles de la version Hipmount, je le monte également sous le repose-bras avec un surcroît de poids équivalent à deux accus et une petite pochette de type lecteur MP3.
Et pour couper réellement tous les fils, un WS1.
En général je le porte sous le repose-bras avec les têtes de 22 et 27, à la ceinture avec la 38 X 45).
Pour l'autonomie, en fait, je ne sais pas vraiment jusqu'où ça peut tenir, honnêtement qui compte réellement le nombre d'heures de ses piles. Tout ce que je sais, c'est que, dans le doute je la remets en charge toutes les 4 ou 5 semaines.
Amicalement.
|
|
| |
Auteur : Prospectix le 10/10/2006 21:47:55
n°42646R18 - ... |
Quand je disais que 70 h, ça me paraissait bcp, c'était avec les 8 éléments de la solution XP.
Sous le bras avec l'Ă©tui, nickel.
Amitiés
|
|
| |
