Auteur : Franck02 le 26/08/2006 18:17:30
n°40106R0 - Bip après secousse de la tête |
[780] Bonjour à tous,
Un nouveau probléme ce pose à moi, en effet lorsque je 'secoue' ou que je tapote sur la tête de detection mon detecteur 'en mode discri)sonne comme si il y avait trouvé quelque chose.
La tête ne serait elle pas cassée???
|
|
| |
Auteur : siciphe le 26/08/2006 18:41:12
n°40106R1 - vérifications |
[105] Avant toutes choses , vérifiez que :
- le connecteur du cable de liaison tête de détection-boitier est bien serré.
- que le- dit cable est lui aussi serré sur le manche sans qu'il ne remue par trop sur ce dernier.
- que le phénomène que vous constatez se produit ou ne se produit pas sur une position quelconque de votre commutateur de mode de fonctionnement.
-que vous ne portez pas de bague ou tout autre objet métallique lorsque vous effectuez ce léger tapotement dont vous parlez.
Si après toutes ces vérifications et corrections éventuelles , le phénomène persiste , faites nous le savoir , nous aviserons .
Ps: ne vous cassez pas la tête , une seule suffit pour l'instant .
Bien à vous .
|
|
| |
Auteur : Franck02 le 26/08/2006 19:08:44
n°40106R2 - prb detecteur |
[780] Merci de votre réponce.
L'ensemble des connections electriques ont été vérifié RAS ( je suis electricien....)
J'ai séparé le boitier de detection de la canne, puis 'secoué' le boitier RAS
Le phénoméne ce produit seulement lorsque la téte de détection est secoué, je me suis rendu compte de ce prb lors de tétection sur la plage et que la téte touchée une bute de sable.
Merci
Franck
|
|
| |
Auteur : siciphe le 26/08/2006 19:53:41
n°40106R3 - verification |
[105] Vérifiez que le cable est bien enroulé sur la tige sans qu'il ne puisse bouger, les variations capacitives dues au déplacement du cable par rapport à la tigeet aux autres spires du cable provoquent parfois ce phénomène .
Apparement , votre boitier et son électronique sont hors de cause, les défauts dus à un problème de tête sont rares et n'apparaisssent que sur des équipements ayant beaucoup servi.
Vérifiez votre cable qui ne doit pas être ' lâche ' sur la tige et essayez de retrouver sur le forum une discussion à propos de ce type d'incident.
Une dernière vérification consisterait à dérouler le cable de la tige , rétablir la liaison cable boitier , et réaccorder ( tune ) votre appareil .
Si celui-ci présente de nouveau le même phénomène , vous pourrez alors envisager un défaut de cable ou de tête que l'on pourra mettre en évidence d'une autre manière.
Bien à vous .
|
|
| |
Auteur : franck02 le 28/08/2006 13:07:03
n°40106R4 - prb detecteur suite |
[780] Bonjour,
J'ai déroulé le cable completement, immobilisé la tête et secouer le cable RAS
En revanche j'ai immobiliser la tête et tapoter sur la téte et la le probléme persiste.
Comment puis je savoir si ma téte est hs et quelle panne peut elle avoir???
|
|
| |
Auteur : siciphe le 28/08/2006 15:50:13
n°40106R5 - encore et encore |
[105] Avez vous vérifié si vous n'avez rien de métallique ( si petit soit-il ) sur vos mains et votre bras qui tapottent ?
Par ailleurs ,et comme ce défaut n'apparait qu'en mode discri , avez vous re-tuné ( réaccordé ) votre équipement comme je vous l'ai signalè précédement ?
Maintenant , pour aller plus avant , il vous faut nous dire quel type d'appareil présente ce défaut et si vous voulez aller plus avant encore, vous munire d'un multimètre que vous devez posséder puisque vous êtes électricien .
Bien à vous .
|
|
| |
Auteur : DP le 28/08/2006 19:36:39
n°40106R6 - .... |
 Il faudrait préciser le marque de l'appareil (ce symptôme est assez courant sur quelques appareils anciens, dont le nom commence par un T et finit par un O  ).
Avec d'autres marques, ça ne provient pas forcément du disque. Allumez l'appareil et triturez le câble sur toute sa longueur. Il se peut que le blindage ou la tresse de masse soit cassés (mauvaise élimination de l'électricité statique induite par le frottement du disque). Dans ce cas, vous l'entendrez couiner.
@+
|
|
| |
Auteur : franck02 le 28/08/2006 20:17:45
n°40106R7 - prb detecteur suite |
[780] Bonsoir,
Merci pour vos réponces, mon detecteur est un Garett GTI 2500, lors de mes essais je me suis assuré d'etre loin de toutes présences métalliques.
Pour le tune....je ne métrise pas......j'ai fait l'essai dans tous les mode de discri et toujours pareil
Cordialement,
Franck
|
|
| |
Auteur : franck02 le 29/08/2006 13:05:52
n°40106R8 - prb detecteur |
[780] Bonjour à tous,
Si quelqu'un peu me dire comment tester ma tête de detection avec un multimetre ( ou autre moyen )afin d'être fixer sur la suite a donner
Merci
|
|
| |
Auteur : fundig67 le 29/08/2006 16:04:20
n°40106R9 - Mon exépérience |
|
| |
Auteur : mike49 le 29/08/2006 17:35:16
n°40106R10 - d'accord |
 bonjour
je suis d'accord avec DP, je possede un cutlassII et il arrive que sur un choc ou en fin de balayage, il y ai un bip, en général je repasse plus doucement sur la zone et cela confirme le bip erreur
@+ mike
|
|
| |
Auteur : siciphe le 29/08/2006 19:47:07
n°40106R11 - tests pour Franck02 |
[105] Tester une tête de détection revient à tester la continuité électrique des deux bobines qui sont les parties actives de la tête de détection.
Rappelons que ces deux bobines sont en fait composées chacune de quelques spires de fil et accordées à l'aide d'un condensateur sur la fréquence de fonctionnement fournie par l'électronique contenue dans le boitier du détecteur.
L'une des bobines est la partie emettrice qui envoie un champ magnétique dans le sol et en partie dans la deuxième bobine.
Cette deuxième bobine de la tête dite bobine réceptrice reçoit ce champ induit le transforme en courant electrique et transmet ce dernier à l'électronique du boitier qui analyse sa valeur et surtout son déphasage par rapport au signal initial emis par la bobine emettrice.
Au repos , l'ensemble est électriquement équilibré et aucune variation n'apparait dans l'amplitude et le déphasage du signal reçu par la bobine réceptrice et dans cette configuration l'électronique du boitier n'avertit pas l'opérateur en restant coite.( je dis bien coite).
Dès la présence dans le champ de la bobine émettrice d'un objet métallique quelconque , le signal reçu par la bobine de réception est déphasé par rapport au signal initial , c'est à dire qu'il arrive avec un certain retard par rapport à ce dernier .
Bien évidement ce signal était déjà déphasé à l'équilibre mais avec la présence d'un objet métallique , le déphasage est différent et c'est cette différence que l'électronique va amplifier et signaler par un effet sonore à l'opérateur .
Comme chaque objet métallique induit un déphasage différent suivant sa composition , c'est avec cette signature que le système de discrimination analyse la composition de l'objet et emet des sinaux sonores différents ou des indications visuelles différentes sur l'écran si l'appareil en comporte un .
C'est donc la variation du signal reçu par la bobine réceptrice qui crée un signal sonore et cette variation peut-^tre due au fait que par exemple , une des deux bobines présente une rupture transitoire et intermittente lors d'un choc ou que ces deux bobines varient d'emplacement l'une par rapport à l'autre si par défaut de construction elles n'étaient pas bien fixées par la résine plastique qui doit les maintenir immobiles.
Nous supposerons donc que la tête est mécaniquement en état et essaierons avec les moyens élémentaires dont nous disposons de tester la continuité électrique des deux bobines .
Faites moi donc savoir , mon cher Franck02 si je dois continuer ou si vous avez pris connaissance du post ou fungig67 nous faisait part de ces même ennuis et où un dévoué du forum expliquait très bien ce qu'il fallait faire.
Bien à vous et à bientôt de vous lire .
|
|
| |
Auteur : franck02 le 29/08/2006 20:37:49
n°40106R12 - prb detecteur |
[780] Bonsoir,

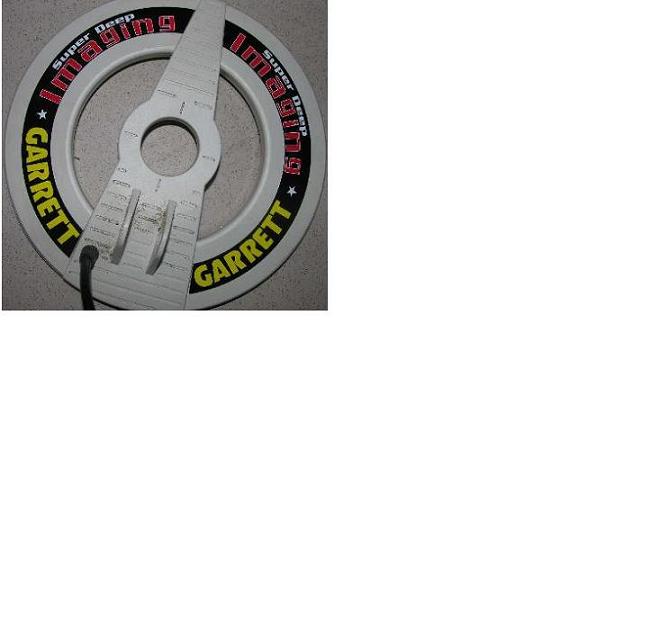

J'ai bien retrouvé le message de fundig67, le prb pour moi et que la tete de detection du garett est enferme dans un carter en pvc blanc soude.
L'ouverture de l'ensembleme me parais périeux .
Quelqu'un a t'il déja ouvert une tete de garrett????
|
|
| |
Auteur : siciphe le 29/08/2006 23:42:52
n°40106R13 - attention |
[105] N'OUVREZ PAS ! malheureux vérifiez d'abordsi le phénomène persiste en position 'tout métal '.
|
|
| |
Auteur : franck02 le 30/08/2006 00:23:02
n°40106R14 - prb detecteur |
[780] Je ne l'ai pas encore éventré!!!! mais c'est pas l'envie qui m'a manqué mais je vous prendre en compte tous vos avis avant de commaitre l'irréparable!
J'ai fait un éssai en mode all metal, le detecteur sonne en permannence meme a 1,5 m du sol.
parfois en le tournent vers le ciel il ne detecte pas, je reste perplex..... je n'etend pas de bruit n'y de piéce en mouvement dans le disque,il ne presente aucun coup apparent.
je me pose beaucoup de question puisque lors de mes vacances sur sete j'ai fait des essais sur la plage, en mode discri il detectait tous les 10s et au deuxiéme passage plus rien, je n'ai trouver qu'un tirette de boutteille de coca a 3 cm de profondeur en 3heures.
je voudrai bien aboutir dans ma reflexion sur ce detecteur.
Merci pour votre aide
bonne nuit
@+ franck02
|
|
| |
Auteur : franck02 le 31/08/2006 07:53:04
n°40106R15 - .... |
[780] Bonjour,
Je fais remonter mon post en espérant trouver une ame charitable pour m'aider a terminer le diagnostique de ma tete de detection
Bonne journée a tous
Franck02
|
|
| |
Auteur : fundig67 le 31/08/2006 10:36:57
n°40106R16 - ... |
|
| |
Auteur : franck02 le 02/09/2006 20:09:36
n°40106R17 - ... |
[780] Bonsoir
Dois je l'ouvrir???? ou pouvez vous me donner des manips afin de continuer les tests
Merci et bon week à tous
|
|
| |
Auteur : cedre le 03/09/2006 22:20:38
n°40106R18 - salut |
 salut franck,
Etant posseseur du GTI 2500, j'ai eu les problemes similaires. Vérifie l'état de la tête de detection au niveau du joins et du cable, il se peu que ta tête est pris l'humidité. Les tetes 'imaging' de garrett, sont trés sensibles a la condensation interne. Les consequenses de cette condensation, la tete fais de faux signaux, parfois elle émet un signal continue, le même signal qu'elle émet sur un objet ferreux. Tu peu démonté la tete et la faire seché au soleil, ou pres d'un radiateur. Le joins d'origine est un mastic blanc trés dur tu peu le faire sauté avec un outil rotatif par exemple. mais pour recoller c'est une autre histoire, je n'est pas trouvée la colle idéale, il faudrais, dans l'idéal, trouvé la même colle utilisé sur les têtes d'origine, mais pour l'instant je fais avec de la colle SIKA, mais ce n'est pas l'idéal, sur sol mouillé, il m'arrive d'avoir le meme probleme et il me faut demonter la tete a chaque fois! (regarde le post n°24372R0, ça peu t'aider)
Je pense que ça peu etre le meme probleme qui te concerne, ou bien la tete a pris un choque et elle est endomagé. En dernier recouirt, tu peu egalement baisser la sensibilité de ton appareil a 7 ou 8 et regarde si elle fais encore autant de faux signaux...
Chez garrett, les tetes sont vraiment fragiles, j'ai changer deux fois la tete en 7ans!
Puis j'ai acquéri un tete de 44cm, elle marche bien sur sol peu pollué (bois...) mais elle fais de faux signaux parfois.
voilà , je n'aurais pas acce a internet avant samedi, si besoin d'info je peu te donner quelques tuyau, je ne pourrais repondre que le week end prochain.
@+
|
|
| |

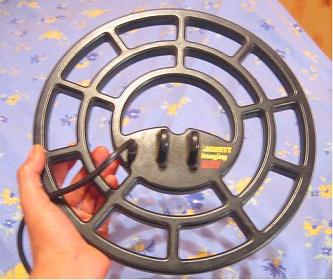

Auteur : cedre le 03/09/2006 22:22:19
n°40106R19 - tete 44cm |
|
| |
Salut
