Adaptation Batteries Nimh Tesoro |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
Auteur : Charly 49 le 03/12/2005 19:14:09
n°25395R0 - Adaptation Batteries Nimh Tesoro |
Bonjour Ă tous,
Pour ceux qui se sont essayés à remplacer les batteries alcalines par des Nimh rechargeables, et qui ont rencontré des problèmes d'autonomie avec ces accus. Voici un montage simple avec 10 accus pour un surplus de poids symbolique qui vous permettra de détecter de longues heures, à puissance constante.
Principe : Avec 8 batteries Nimh de 1.2 volts, on obtient que 9.6 volts, ce qui peut être suffisant pour faire marcher votre détecteur, mais très vite, après 2 ou 3 heures, l’appareil ne fonctionnera plus, car la tension d’alimentation est devenue insuffisante (en dessous de 9 volts). Si vous testez vos accus, ceux-ci ne sont pourtant pas déchargés, mais leur tension est passée en dessous du seuil de régulation de votre détecteur (9 volts pour le Tesoro et Le Gold Maxx par exemple). Il faut donc 10 accus pour arriver aux 12 volts requis et utiliser pleinement l’énergie de vos batteries.
L’idée de ce montage n’est pas de moi, mais sont adaptation à différentes marques de machines ne semble pas trop compliquée. Quelques notions de soudures, un Ohmmètre, de la patience, et le tour est joué.
Matos nécessaire pour un Tesoro: un porte pile à 10 emplacements (Photo 3), 2 portes piles identiques à ceux d'origine au Tesoro pour la connexion à l'appareil (Photo 4, pour ne pas utiliser et détériorer ceux d’origine), quelques connecteurs et une petite housse type baladeur MP3 pour enfermer le tout (Photo 2).
Il faut bien évidemment respecter les polarités et souder un strap entre le plus et le moins dans le deuxième porte piles de la photo 3.
Autre avantage de ce montage, il est possible de recharger l'ensemble sans démontage, par l'intermédiaire d'un chargeur universel identique à ceux utilisés pour l'aéromodélisme (230v~/12vdc charge de 50 à 600ma).
Je suis sorti cet après-midi pour faire des tests, avec succès, le poids supplémentaire est insignifiant.
La semaine prochaine, j’adapte ce Système sur mon Gold Maxx, sachant que beaucoup de détecteurs pourraient être facilement équipés de ce kit rechargeable.
En espérant que ces explications suffisent, je suis à votre disposition pour tous compléments d’infos.
@+
Charly

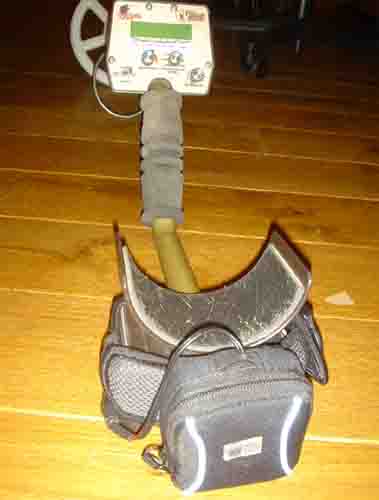

Photo 1
|
|
| |
Auteur : Charly 49 le 03/12/2005 19:14:59
n°25395R1 - Adaptation Batteries Nimh Tesoro |

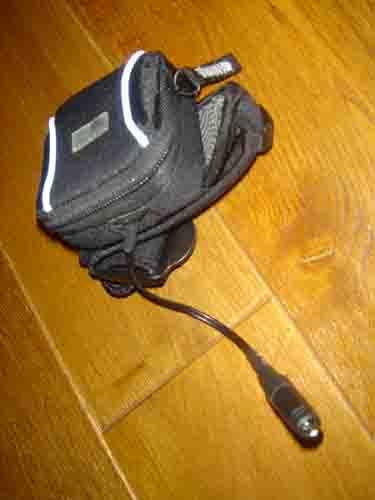

Photo 2
|
|
| |
Auteur : Charly 49 le 03/12/2005 19:15:34
n°25395R2 - Adaptation Batteries Nimh Tesoro |

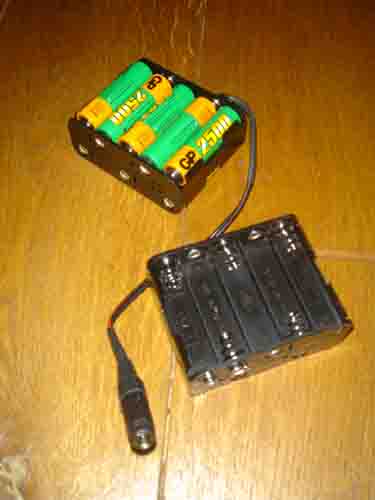

Photo 3
|
|
| |
Auteur : Charly 49 le 03/12/2005 19:16:28
n°25395R3 - Adaptation Batteries Nimh Tesoro |

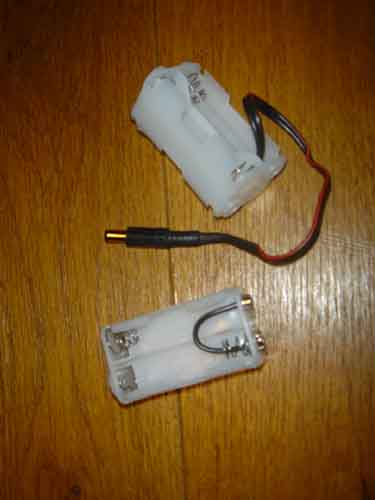

Photo 4
|
|
| |
Auteur : WM01 le 03/12/2005 21:14:42
n°25395R4 - Piles |
Bonsoir,
T'es sûr qu'avec 10 piles en série, tu n'as pas plus de 10 V?
Cordi@lement
WM01
|
|
| |
Auteur : Blé-P le 03/12/2005 21:23:09
n°25395R5 - Charly a parfaitement raison. |
  WM01,
Tu as un Tejon je crois me rappeler. Sur le mien, je mets 10 piles NiMh depuis 4 mois, et c'est tip top. Le montage permet encore 8 alcalines en cas de force majeur.
Ca m'a couté un boitier de vieille radio destinée à la casse et deux connecteurs PC.
Photos demain.
a+Blé+rot+
|
|
| |
Auteur : WM01 le 03/12/2005 21:36:23
n°25395R6 - Piles poil! |
Bonsoir,
Effectivement, je possède un Tejon Blé-P. Dans tous les cas, je te remercie pour ce renseignement. Je vais donc m'atteler à cette tâche.
Merci à Charly 49 également, pour avoir 'soulever 'le problème.
Cordi@lement
WM01
|
|
| |
Auteur : Charly 49 le 03/12/2005 21:59:48
n°25395R7 - Acus 1.2 volt |
Salut les gars,
En fait, je me suis fait avoir à l'achat des accus, je n'ai pas fait gaffe aux 1.2 volts. Résultat 2 heures d'autonomies maximum sur le Gold et rien sur le Tesoro, pas assez d'intensité, il ne s'allume même pas. Du coup perdu pour perdu et au prix des bestioles.
De toute façon tu ne risque rien, la plus part des détecteurs ont une alimentation régulée, c'est le cas du Deléon et du Gold Max. Faire gaffe également au câblage pour les courts jus sinon ça fume. Par contre, en cas d'inversion de polarités en règle générale les appareils sont protégés et on ne risque rien. Dernière petite mise en garde, ne jamais souder des piles ou acus, très dangereux.
Bien Ă vous
Charly 49
|
|
| |
Auteur : user20 le 04/12/2005 12:26:26
n°25395R8 - Pour Charly |
 Merci pour ces trucs.
je possede un tesoro Cortes avec des accus 2600 ni-mh.
Je ne rencontre pas trop de pbs avec.
je detec plus de 3h avec sans pbs?
Toute la tribu du 67 peut le dire.ça marche bien.
Alors pourquoi?
C'est a cause du modele de detecteur?
Pour moi + de 12 h avec le Cortes?
Tu as une idee?
Merci.
|
|
| |
Auteur : Charly 49 le 04/12/2005 12:59:01
n°25395R9 - Pour le Gaulois |
Bizarre, peut être une meilleure capacité à tenir une tension supérieure aux 9 volts requis pour tes 2600 mah par rapport à mes 2500 mah. En tout cas, mon Deléon ne s'allume même pas avec 8 accus dans les emplacements d'origine alors que le Gold Max tient entre 2 et 3 heures. Vérifie tes accus avant recharge, s’ils ne sont pas complètement à plat, c’est que la charge restante n’est plus suffisante pour faire fonctionner ta machine. Sur le Gold, au bout de trois heures de détections, après arrêt de la machine, il me reste 2/3 de charges, ce qui confirme mon hypothèse.
Toujours est-il que pour atteindre et dépasser l'autonomie des batteries alkaline sur un tesoro ou une autre machine (30 heures ~), il te faut tes 10 accus pour augmenter la tension de ton alimentation à plus de 12 volts. C'est un choix, ou tu gardes tes 8 accus pour trois heures (9 x 1.2volts =10.8 volts), ou tu te bricoles un kit avec 10 accus pour 40 à 50 heures voire plus, car je ne suis pas encore allé au bout dans mes essais.
@+
Charly
|
|
| |
Auteur : WM01 le 04/12/2005 14:15:19
n°25395R10 - Accus |
Bonjour,
Par acquit de conscience, je viens de mesurer ce que j'utilise, à savoir des Duracel de 1,2v pour 2300mAh. Pour le bloc de 4 piles à vide: 5,38/5,4v rechargées .Comme j'utilise 2 blocs de 4 piles (Pour unTejon de Tesoro), on peut donc partir sur une base de 10,8V A VIDE comme source d'énergie. Par contre, ce qui est sûr c'est que les accus et les piles n'ont pas la même résistance interne.
D'autre part, je détecte souvent durant des périodes de temps supérieures à 3 heures. J'avoue ne pas avoir remarqué de baisse de régime ou d'arrêt du détecteur.
Cordi@lement
WM01
|
|
| |
Auteur : Charly 49 le 04/12/2005 14:24:42
n°25395R11 - Re Accus |
Ouais, je pense que mon tesoro doit avoir un problème puisqu'il ne s'allume même pas avec les 8 accus 2500 mAh. En revanche, tout est normal avec 10.
@+
Charly
|
|
| |
|
|
|
