Auteur : fox-one le 02/09/2014 07:11:23
n°120899R20 - Merci
[1849] diploganou

Merci pour tes recherches concernant cette petite équerre, et encore merci à tous.

Je vais avoir tout le week-end pour rafistoler tout ça... Mon Garett ne verra pas de champs ce week-end mais la table d'opération !!!!



Auteur : gege09 le 02/09/2014 11:49:18
n°120899R21 - pas facile du tout
[1526] bonjour tout le monde
j'ai eu le meme probleme suite a une petite chute. les deux pattes casse et pour tout vous dire j'ai fait differents reparations et aucune a tenue fraiment. les mastics finisent par se fendre, jai egalement mis un equerre, une rigide ca l'a pas fait; pourtant le tout etait tres bien mastiqué. mais ca se fissure sans arret. ( en meme temps suis bricolo du dimanche )
j'ai fini au bout de 1 mois ou deux par acheter une tete sef.


voila la bete

bon courage
a bientot tout le monde

Auteur : galopin78 le 02/09/2014 17:36:28
n°120899R22 - bricolo
[1727]
Fox One

Je vois que ce problème peut arriver à n'importe lequel d'entre nous possesseur d'un ACE 150 ou 250
Alors, une fois de plus, sans me tromper de sujet cette fois-ci, je me suis mis à la place d'un malchanceux à, qui cette casse arrive: qu'est-ce que j'aurai essayé de faire !!!!!!!!!!!!!!
A partir de profilé plastique en L que j'avais en stock, j'ai réalisé cette pièce de remplacement: j'ignore si c'est la panacée mais c'est ce que j'aurai tenté
Voir les photos

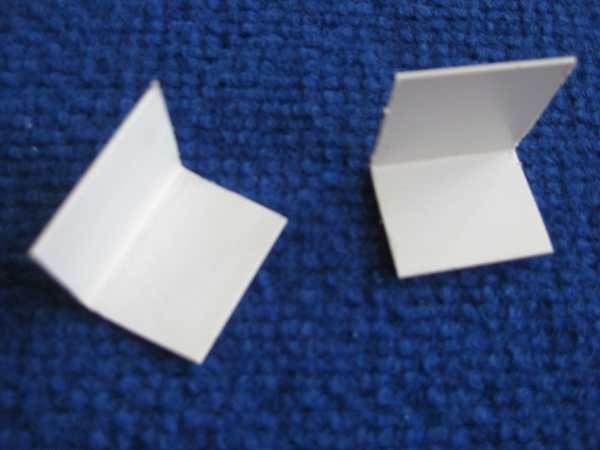

Commencer par découper 4 petites équerres

Auteur : galopin78 le 02/09/2014 17:38:49
n°120899R23 - bricolo

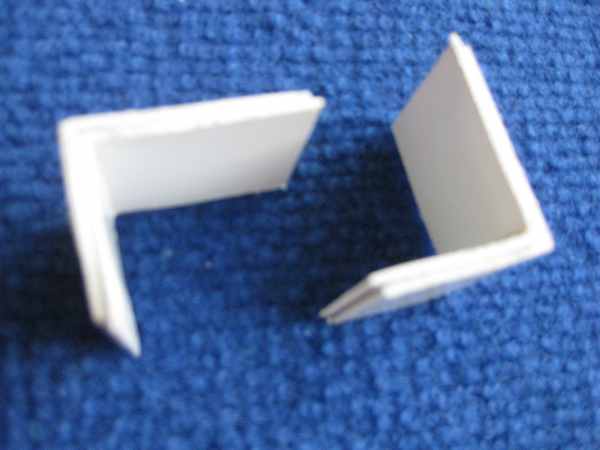

[1727] Bien les poncer et les coller l'une dans l'autre à la cyano (faire des essais)

Auteur : galopin78 le 02/09/2014 17:42:32
n°120899R24 - bricolo

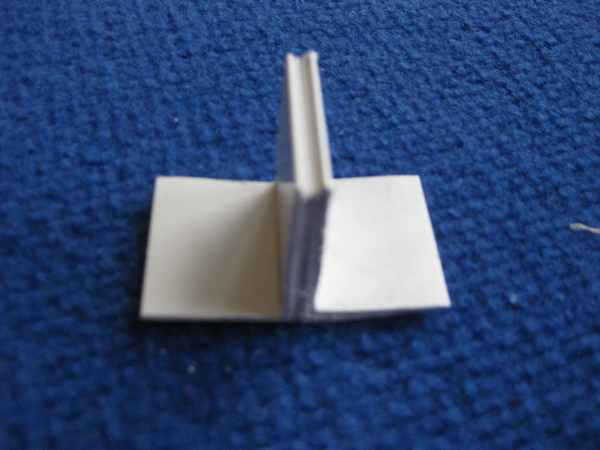

[1727] Bien les poncer et les coller dos à dos

Auteur : galopin78 le 02/09/2014 17:44:05
n°120899R25 - bricolo

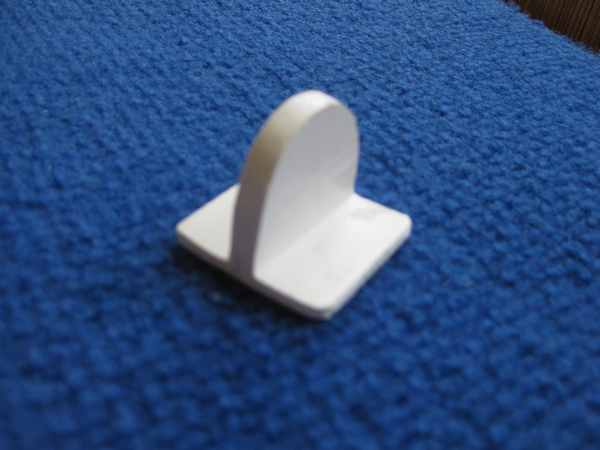

[1727] Tracer puis découper la pièce

Auteur : galopin78 le 02/09/2014 18:25:16
n°120899R26 - bricolo

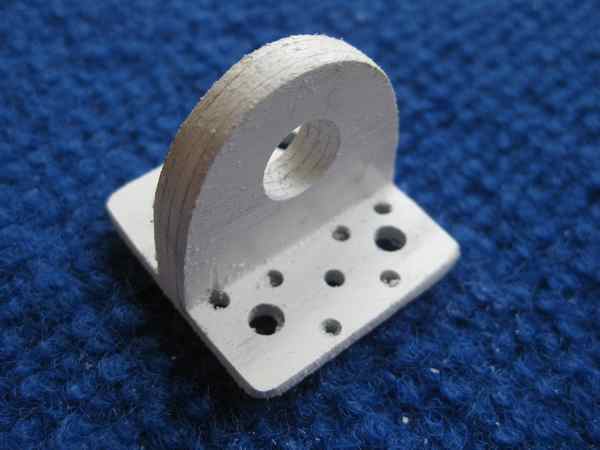

[1727] Percer le trou de passage de l'axe puis les trous de fixation
Dans l'hypothèse où il n'y aurait pas cheminement de fil de la bobine à cet emplacement, ( si quelqu'un le sait, merci de le faire savoir ) prévoir 4 trous de fixation par vis nylon de diamètre m4 ( à percer tarauder dans le disque) les autres trous sont destinés a augmenter la sur face collage et améliorer celui-ci.
Suppression de toute trace de la patte cassée sur le disque en venant affleurer avec la surface.
Présenter la nouvelle patte en place avec la canne et son axe pour repérer exactement son emplacement.( pour l'écartement des pattes)
Si possibilité de vis nylon, garnir copieusement d'Araldite et mettre en place
( j'ose à peine penser que cela soit possible)
Dans l'impossibilité, garnir copieusement d'Araldite (à faire remonter dans les trous) et laisser sécher la journée
Ensuite, dans les deux cas, faire le tour avec du ruban fibre de verre et résine époxy ( toujours en dépolissant les surfaces au papier de verre) en chevauchant les bases des pattes et en tournant autour de la traverse.
Il sera dans ce cas nécessaire de faire une petite modif du protège disque
Voila ce que j'aurai essayé de réaliser, sans certitude du résultat, mais comme j'ai encore mes ''deux pattes'' pour le moment..............!
Toutes mes excuses pour la longueur de ma prose.
Si cette suggestion te convient, cette petite pièce que je me suis amusée à faire cet après-midi est à ton entière disposition
Bien amicalement

galopin78

Auteur : fox-one le 03/09/2014 13:49:08
n°120899R27 - Merci
[1849] galopin78

Tout d'abord merci à toi pour le temps consacré à la réalisation de cette pièce, cela à du te prendre beaucoup de temps pour sa conception et sa création. Merci pour ta proposition si le bricolage que je vais entreprendre ne fonctionne pas, je suis tout à fait d'accord pour tester ta fixation sur ma tête.

En lisant le post de Gege09 je reste peu confiant quant à la durée de vie de ma tête, car je pensais réaliser le même type de réparation... Donc nous verrons bien !!!

Je crains qu'il ne me faille déjà prévoir de demander au père noël un disque SEF


Auteur : bidouille le 03/09/2014 20:12:24
n°120899R28 - re


c'est du super boulot galopin78 bravo

j'y ai repensé un peu et le système le plus solide serai de minimiser les contraintes subies par les points de collage de cette prothèse sur le disque en créant un berceau qui passerai aussi sous le disque, fait d'un assemblage de profilés pastique (dispos en magasins de bricolage) mais restant démontable avec une petite boulonnerie nylon pour le remplacement du protège disque

faire léger et solide c'est ça le plus grand défi


Auteur : galopin78 le 03/09/2014 21:33:51
n°120899R29 - bricolo
[1727]
Fox One et Bidouille

Très juste Bidouille d'autres moyens de renforcement existent
J'avais pensé aussi ajouter après collage deux colliers rylsan ( ou quatre selon la dimension ) faisant le tour de la traverse en passant sur les embases des pattes mais pour cela l'idéal serait de pouvoir utiliser la pince spéciale qui va bien .un garagiste pourrait faire cette manip en moins de temps qu'il ne faut pour le dire car ils sont tous équipés de ce genre de pince
(on ne sait toujours pas s'il est possible de percer la traverse sans risque ? )

Je souhaite que Fox One se sorte de ce problème à moindre frais

Bien cordialement

galopin78

Auteur : fox-one le 06/09/2014 20:10:10
n°120899R30 - Réparation
[1849] les amis,

Alors voilà réparation ce jour, première étape nettoyage, et un premier essai avec colle cyano et une équerre faite sur le modèle de Galopin, malheureusement cela n'a pas tenu à la mise en place de la canne...

Donc on recommence, même opération avec cette fois ci une jolie robe de mastic durcisseur dans lequel est pris l'équerre et la partie cassée 24 heures de séchage, et donc verdict demain aux environs de 14 heures...

Je crois les doigts pour que cela fonctionne !!!

Auteur : galopin78 le 07/09/2014 14:02:49
n°120899R31 - bricolo
[1727] Fox One

Je ne voudrais pas être défaitiste mais je crains fort que cela ne puisse tenir !!!!!
Il faudrait impérativement faire le tour du rebord de la patte (s'il y en a un ) et de la traverse du disque, plusieurs fois, avec du ruban fibre de verre et résine époxy + colliers plastique, sinon.......................!!
Aucune possibilité de perçage du disque: j'ai testé au pinpointer et çà sonne partout.
Bon courage et tiens-nous au courant de tes résultats

galopin78

Auteur : bidouille le 14/09/2014 11:35:13
n°120899R32 - en réponse à R26

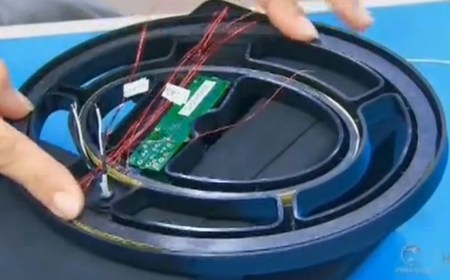

avec un peu de retard mais ça pourra servir à d'autres, voici l’intérieur du disque du 250.

il y une carte électronique au centre donc aucun perçage n'est envisageable

@+

Auteur : fox-one le 15/09/2014 15:39:38
n°120899R33 - Verdict
[1849] à tous,

Alors voilà, sortie hier après la réparation de fortune, et.... ça tient !!! Alors combien de temps je ne me fais pas trop d'illusions... J'ai la chance que la seconde 'oreille ne soit pas cassée, je l'ai d'ailleurs consolidée au cas ou... Mais bien sur impossible de serrer à fond la vis de serrage afin de ne pas forcer sur le côté réparé, le disque a donc un peu de jeu, ce qui je pense va entraîner à force une nouvelle casse... J'espère que cela tiendra suffisament longtemps pour que je puisse inscrire sur ma liste au père noël un disque SEF...!!!!

Merci encore à ceux qui se sont penchés sur mon problème, et m'ont aidé à réparer cette casse.



Auteur : galopin78 le 15/09/2014 19:56:54
n°120899R34 - ace250
[1727]
Fox One

Bien content pour toi que ta réparation ait pu tenir et t'avoir permis de faire une petite sortie.

Croises les doigts et bonne détect

Amicalement

galopin78
