Auteur : galopin78 le 25/05/2013 13:36:09
n°112600R0 - info |
|
| |
Auteur : galopin78 le 25/05/2013 14:23:15
n°112600R1 - détecteur |
[1727]

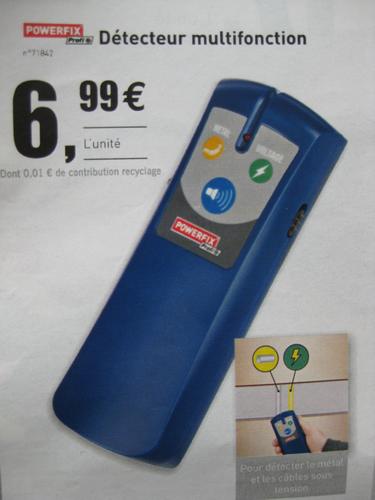

photo de l'appareil
|
|
| |
Auteur : diplo35 le 25/05/2013 14:26:47
n°112600R2 - bricolo |
|
| |
Auteur : galopin78 le 25/05/2013 16:02:45
n°112600R3 - info |
[1727]
 Diplo35
Si les modérateurs sont d'accord pour le publier, voici le lien d'un forum dans lequel est décrit la modification de ce petit détecteur.
Sinon, supprimer ce post.
www.detecteur.net/astuces et bidouilles
puis sélectionner 'pinpointer pas cher'
 galopin78
|
|
| |
Auteur : diplo35 le 26/05/2013 13:28:37
n°112600R4 - .... |
|
| |
Auteur : Angrc9 le 27/05/2013 11:18:29
n°112600R5 - Info |
 Bien le bonjour à toutes et tous.
Pour Galopin 78. Lors je vais surtrucs et bidouilles il n'est donné que des conseils (très bons au demeurant) mais je ne trouve rien sur la modif de l'appareil suis je sur la bonne page ?? d'avance merci
|
|
| |
Auteur : Angrc9 le 27/05/2013 14:03:41
n°112600R6 - Info |
Re bonjour à toutes et tous.
Ca y est, j'ai trouvé le 'Graal' mainenant je vais ouvrir la bête et voir. Encore merci.
Bonne journée.
|
|
| |
Auteur : galopin78 le 28/05/2013 09:54:35
n°112600R7 - pinpointer |
[1727]
à tous
Pour faire suite à mon post, je me suis procuré 2 'pinpointer' et je suis en train d'en modifier 1.

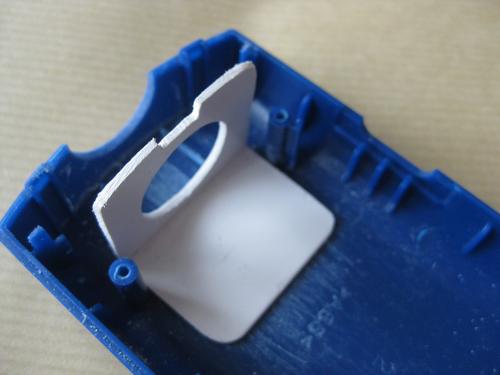

Afin de consolider la fixation du tube, j'ai réalisé, dans un morceau d'équerre plastique, un palier intermédiaire pour que le collage sur le boîtier soit moins sollicité. Ce palier est collé sur le fond du boîtier à la colle cyano en ayant poncé les deux parties à assembler et éliminer les nervures qui me gênaient.
Moi qui ne suis pas du tout électronicien, je voulais savoir s'il fallait rallonger aussi le fil gris (antenne!!!) avant d'enfiler le tout dans le tube ?
Voir photos.
Merci d'avance pour vos conseils
galopin78
|
|
| |
Auteur : galopin78 le 28/05/2013 09:58:27
n°112600R8 - modif pinpointer |
[1727]

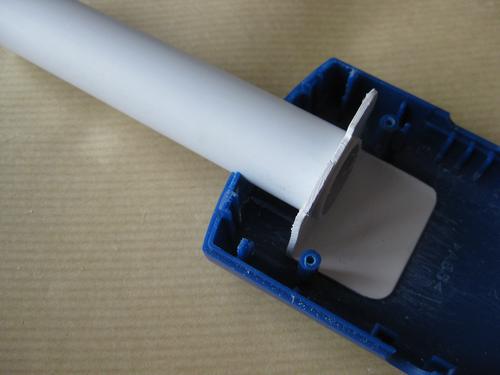

vue du montage du tube dans son palier
plusieurs présentations ont été nécessaires pour que la deuxième partie du boîtier vienne bloquer le palier à la fermeture de l'ensemblr
|
|
| |
Auteur : galopin78 le 28/05/2013 10:00:48
n°112600R9 - modif pinpointer |
[1727]

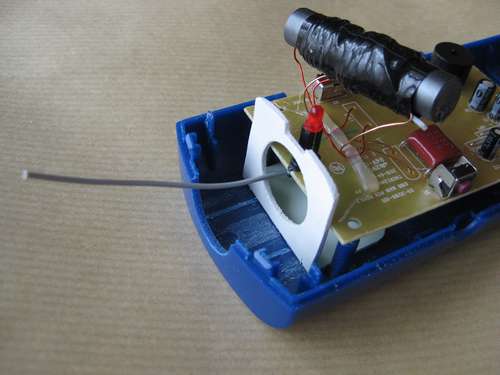

voilà le fil pour lequel je me pose la question sur sa longueur !!!!!!!!!
|
|
| |
Auteur : ararain le 01/06/2013 12:18:55
n°112600R10 - Pinpointer |
[1770] Galopin je vient juste de l'acheter et en plus le dernier,mais pour le fil à tu une réponse à toi
|
|
| |
Auteur : galopin78 le 01/06/2013 14:10:16
n°112600R11 - pinpointer |
[1727]
Ararain.
Non, je n'ai pas de réponse pour ce bout de fil, mais comme ce doit être l'antenne du système, je ne pense pas qu'il y ai une grande importance pour sa longueur et son orientation. Je le laisse comme il est.
Je n'ai pas encore terminé la modif mais cela ne saurait tarder.
Bien cordialement.
galopin78
|
|
| |
Auteur : galopin78 le 03/06/2013 22:43:18
n°112600R12 - info |
[1727]
Ararain
J'ai terminé la modif du détecteur multifonctions.
En définitive, un informaticien m'a conseillé de rallonger le fil d'antenne.
Comme il était installé d'origine le long de la bobine, j'ai augmenté sa longueur de façon a ce qu'il soit tangent à la bobine dans le tube.
A l'air libre, cela fonctionne bien. Ce n'est quand même pas un Deus
La distance de détection varie, selon les cibles présentées, entre 4 et 5 cm
Voila, il ne reste plus qu'Ã faire des essais lors d'une prochaine sortie
Bien cordialement
galopin78
|
|
| |
Auteur : galopin78 le 05/06/2013 21:47:08
n°112600R13 - pinpointeur |
[1727]
les bricoleurs

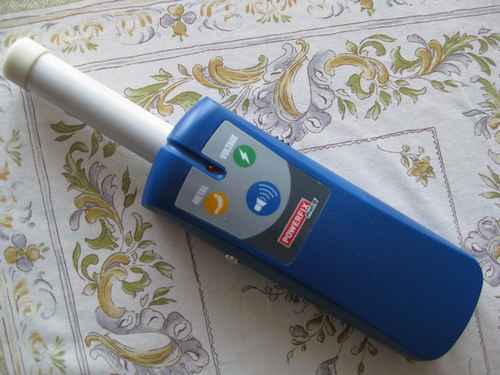

Voilà le petit détecteur multifonctions transformé en 'pinpointer'.
Pas de collage extérieur du tube sur le boitier, il est juste maintenu et collé dans le palier et cela suffit largement si l'assemblage est réalisé sans jeu. Cela permet une éventuelle ouverture de l'ensemble. Les fils (a bien repérer avant de les couper) ont été soudés sous la platine puis raccordés à la bobine (après avoir poncé l'émail avant soudure) La bobine et les fils sont noyés à l'Araldite 'lente' dans l'extrémité du tube sur 2 ou 3 cm et un petit bouchon de ma réalisation vient obturer l'ensemble.
Un petit gadget à 7 euros, si çà marche, c'est pas la ruine.
Il ne reste plus qu'Ã l'essayer !!!!!!!!!!!!!!!!!!!!! lors d'une prochaine sortie.
Bien cordialement.
galopin78
|
|
| |
Auteur : bidouille  le 05/06/2013 22:40:57
n°112600R14 - joli travail |
 salut les amis bricolos
bravo pour cette adaptation bien réalisée
bon tests !
|
|
| |
Auteur : Bernard le 06/06/2013 12:29:49
n°112600R15 - Inutile |
[103] Bonjour,
A mon sens un pinpointer est complètement inutile quand on connait bien son détecteur. Je n'utilise même pas la fonction pinpoint du mien.
|
|
| |
Auteur : ararain le 06/06/2013 12:31:22
n°112600R16 - Fil |
[1770] Galopin 78 je m'en occupe des que j'ai un moment
|
|
| |
