Auteur : galopin78 le 07/01/2012 22:51:17
n°102333R0 - modif ACE 250 |

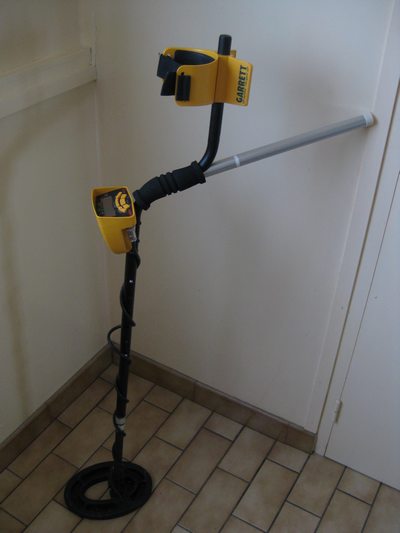

[1727] Bonsoir et bonne et heureuse année à tous
Voilà , depuis que je promène mon ACE 250, il m'arrive, en fin de détect, de le trouver de plus en plus lourd ( le poids n'y est pour rien mais plutôt l'âge du bonhomme)
Alors, pour le rendre plus léger, j'ai ajouté du poids
mais pas n'importe où.
Mes quelques restes de cours de physique m'ont rappelé le principe des forces, des résultantes,..........etc
En employant ma propre formule ( le PIF ) je me suis amusé à déplacer le poids des piles pour améliorer l'équilibrage de l'appareil, donc un porte-à -faux moins important pour le poignet.
Un morceau de manche à balai en alu, un morceau de tube éléctrique en PVC,une mini prise mâle/femelle,un peu de câblage,de quoi faire les contacts et les embouts. Seul le manchon de raccordement a été réalisé au tour mais un morceau de tube garni d'adhésif pourra faire l'affaire, et le tout pour 87grs!!!! et le tout démontable.
Pour une augmentation de 87 grs seulement, j'espère avoir atteint mon but. Mes prochaines sorties me diront si j'ai fait le bon choix !!
|
|
| |
Auteur : galopin78 le 07/01/2012 22:53:29
n°102333R1 - ACE 250 |

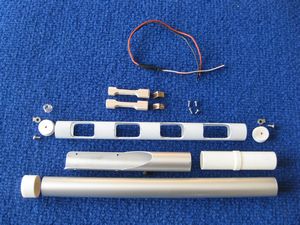

[1727] l'ensemble des pièces rapportées
|
|
| |
Auteur : galopin78 le 07/01/2012 22:54:55
n°102333R2 - ACE 250 |

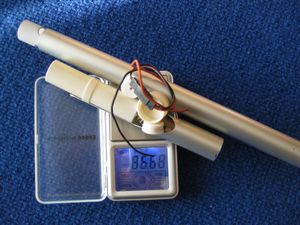

[1727] poids de l'ensemble
|
|
| |
Auteur : galopin78 le 07/01/2012 22:56:47
n°102333R3 - ACE 250 |
[1727] passage des fils boitier et tube
|
|
| |
Auteur : galopin78 le 07/01/2012 22:58:18
n°102333R4 - ACE250 |
|
| |
Auteur : galopin78 le 07/01/2012 23:00:08
n°102333R5 - ACE 250 |

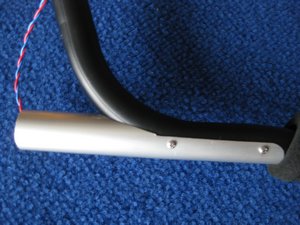

[1727] fixation sur tube par 4 vis
|
|
| |
Auteur : galopin78 le 07/01/2012 23:02:22
n°102333R6 - ACE250 |

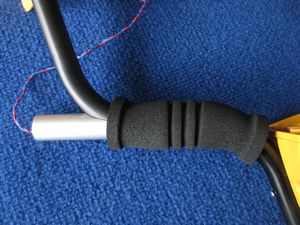

[1727] remise en place de la poignée mousse
|
|
| |
Auteur : galopin78 le 07/01/2012 23:05:49
n°102333R7 - ACE 250 |

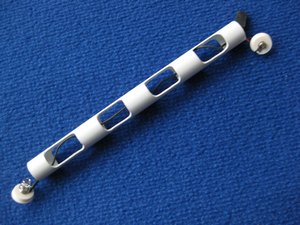

[1727] le porte piles et ses contacts et prise
|
|
| |
Auteur : galopin78 le 07/01/2012 23:07:36
n°102333R8 - ACE 250 |
[1727]

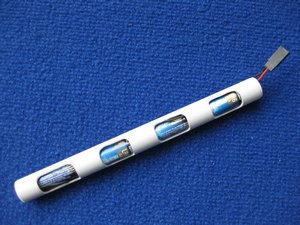

porte piles prêt à l'emploi
|
|
| |
Auteur : galopin78 le 07/01/2012 23:09:01
n°102333R9 - ACE250 |

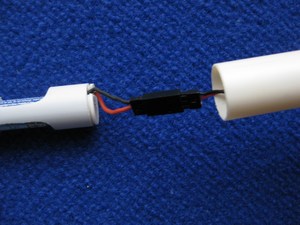

[1727] raccordement des prises
|
|
| |
Auteur : galopin78 le 07/01/2012 23:11:08
n°102333R10 - ACE250 |

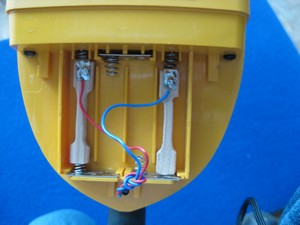

[1727] mise en place des fausses piles en bois avec contacts
|
|
| |
Auteur : galopin78 le 07/01/2012 23:12:54
n°102333R11 - ACE 250 |

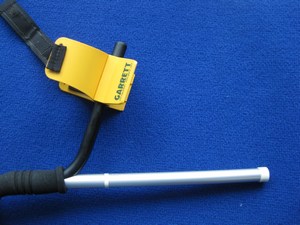

[1727] l'ensemble en place
|
|
| |
Auteur : myster31 le 07/01/2012 23:26:55
n°102333R12 - modif ace |
[1733]
 galopin78,
Travail très soigné et pour sûr surprenant.
Plutôt que de bricoler, peut-être aurait-il été plus judicieux de repenser ta manière de détecter afin d'éviter les désagréments dû à la fatigue musculaire et nerveuse.
En bref, faire des pauses par exemple ou y aller vraiment tranquillement.
Cela dit, j'aime ce genre d'initiative de test.
|
|
| |
Auteur : Yanhamu le 07/01/2012 23:44:15
n°102333R13 - surprenant |
[New01] surprenant, je pensais pas qu'on pouvait faire ce genre de modifications! incroyablement bien fait !
mais déplacer le poids des piles sera-t-il suffisant pour alléger ta fatigue musculaire? peut-être ajouter un contre poids? De plus les piles risquent a cause des longueurs de fil de se déplacer dans le compartiment, ce qui risque de les faire 'sauter' de leur compartiment, ou bien de provoquer une situation pire qu'a l'originale ?...
Mais l'idée du contrepoids est en effet intéressante!
|
|
| |
Auteur : aceromique le 08/01/2012 08:49:52
n°102333R14 - Génie |
|
| |
Auteur : galopin78 le 08/01/2012 08:53:59
n°102333R15 - ACE 250 |
[1727] Mister31
Je ne suis pas un violent de la poële et bien évidemment, je fais souvent des pauses et prospecte à mon rythme.
Ce bricolage m'a permis d'occuper les moments d'inaction dus aux mauvaises conditions météo et en plus, j'aime le bricolage.
Yanhamu
Les piles restent en contact permanent dans leur étui puisqu'elles sont prises entre les deux bouchons-contact.
D'autre part, je te rassure tout de suite: le porte piles reste fixe dans son logement puis qu'il est en butée sur le bouchon en partie arrière et en butée sur le manchon en partie avant. Je n'ai pas voulu le faire pour ne pas alourdir l'ensemble, mais il aurait été possible, en utilisant un tube plus long, d'ajouter du lest à l'intérieur.
De toute façon, c'est une modif de quelques minutes qui est toujours envisageable: il me reste encore une grande chute du manche à balai !!
Merci à vous deux de vous être intéressé à cette élucubration.
Galopin78
|
|
| |
Auteur : galopi78 le 08/01/2012 08:58:35
n°102333R16 - pour Acéromique |
[1727]
Acéromique
Non, pas de génie la-dessous, mais simplement la volonté de rendre plus agréables les sorties en détection sans friser la tendinite.
galopin78
|
|
| |
Auteur : Bernard74 le 08/01/2012 09:13:24
n°102333R17 - Vive les bricoleurs !!! |
 Salut Galopin
Très bonne idée et bricolage très soigné, bravo !

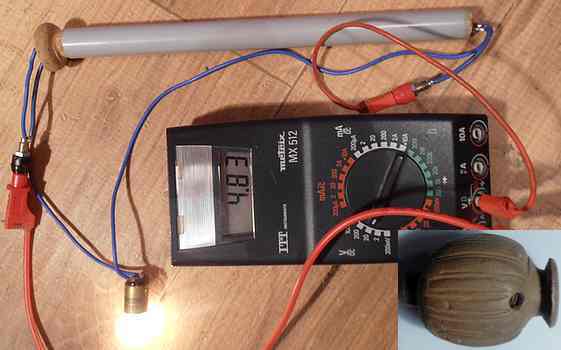

Pour ce qui est de la partie électricité, j'ai bricolé un truc du même genre que toi, pour de temps en temps faire une décharge complète des accus (jusqu'à 1V par accu, pas moins !) pour éviter l'effet de mémoire et donc augmenter leur durée de vie.
Un truc assez important pour ton utilisation, en basse tension et en courant continu, il est important d'avoir des fils conducteurs les plus courts possible et d'une section assez grosse pour éviter les pertes en ligne qui réduiraient la puissance du détecteur.
Quant à l'équilibrage, c'est vrai que le confort est important (tendinites au coude à mes débuts de poêlage ! et avec l'autre bras ça va moins bien et on fatigue vite...)
Voilà un pommeau de rapière, 110 grammes qui servait bien plus à équilibrer l'arme qu'à la décorer...
Encore merci de nous faire partager ton idée intéressante...
Plein de trouvailles pour toi puisque tu vas pouvoir augmenter le temps des séances...
Acéromique une BDD sur les bricolage liés à notre activité ???
A+ Bernard
|
|
| |
Auteur : aceromique le 08/01/2012 09:47:44
n°102333R18 - bdd |
|
| |
Auteur : galopin78 le 08/01/2012 10:08:06
n°102333R19 - ACE 250 |
[1727] Bernard74
J'ai banni les accus car leur autonomie était trop faible.
Peut-être même aurait-il fallu passer à 5 éléments pour avoir la bonne tension. Solution impossible avec la version originale de Garrett
On trouve en grande surface des piles en lots de 16, suffisantes pour notre activité, et à un prix très raisonnable.J'ai opté pour.
Yanhamu

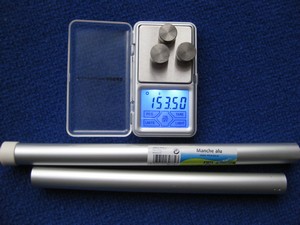

Je te présente la solution rallongée et lestée prête à l'emploi
36m/m de plus et trois rondins de 'densimètre' pour un poids de153grs
( densité des rondins;16.8)
|
|
| |
